РЕГУЛИРУЕМАЯ ОПОРА ДЛЯ ПОЛА "РЕГУЛИРУЕМАЯ ОПОРА ДЛЯ ЛАГ"
Добрый день!
Поговорим о технических характеристиках
регулируемых опор для пола.
Крепеж выполнен из высокопрочного
металла, это закаленная сталь, класс
прочности 8,8. Опоры имеют цинковое
покрытие, что защищает их от коррозии
и других агрессивных воздействий
внешней среды.
На рынке опор для регулируемого пола имеются следующие названия данной
технологии: "регулируемые опоры для пола", "регулируемые опоры для лаг",
"опора регулируй пол". По сути, все это разные названия одной конструкции.

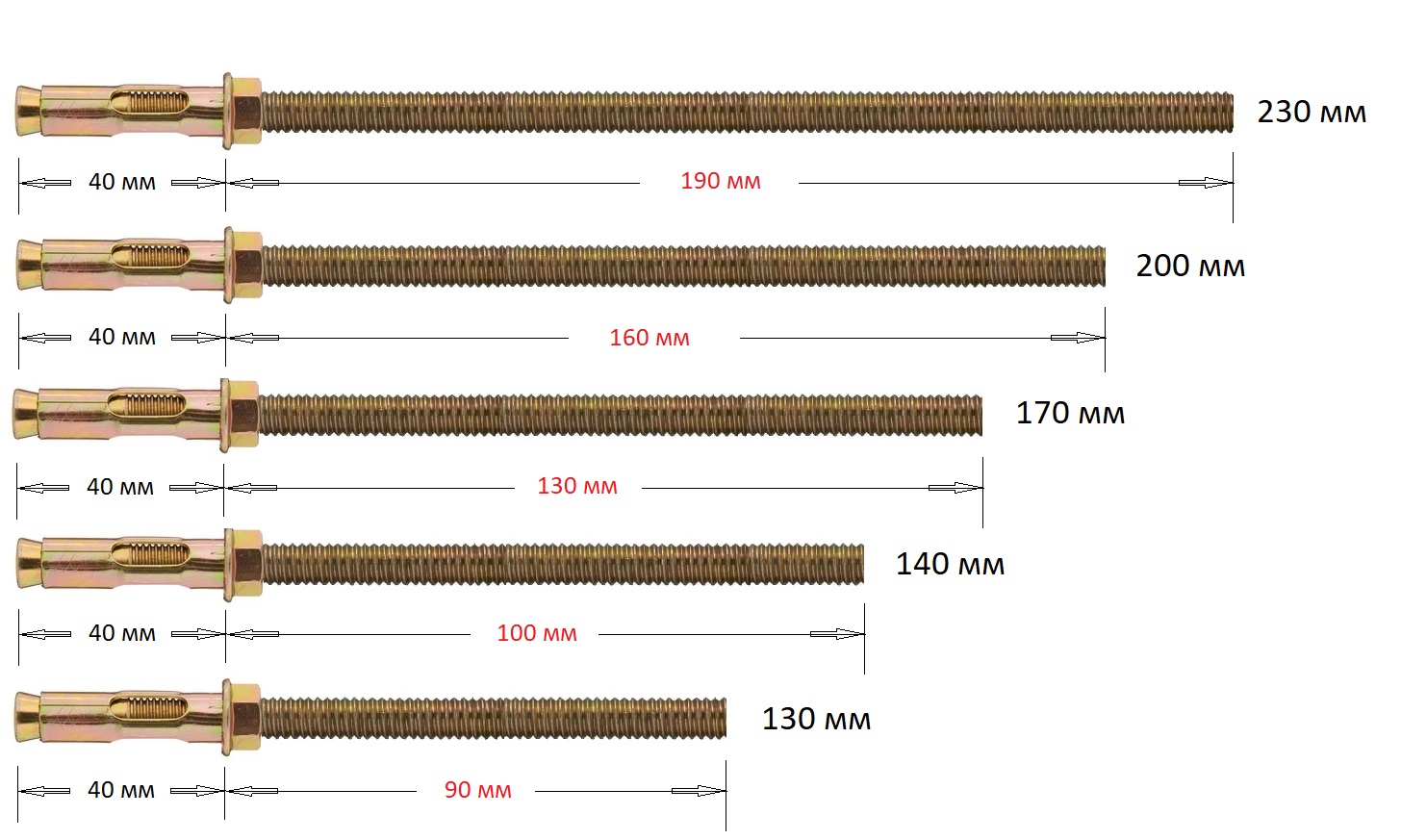

РАЗМЕРЫ

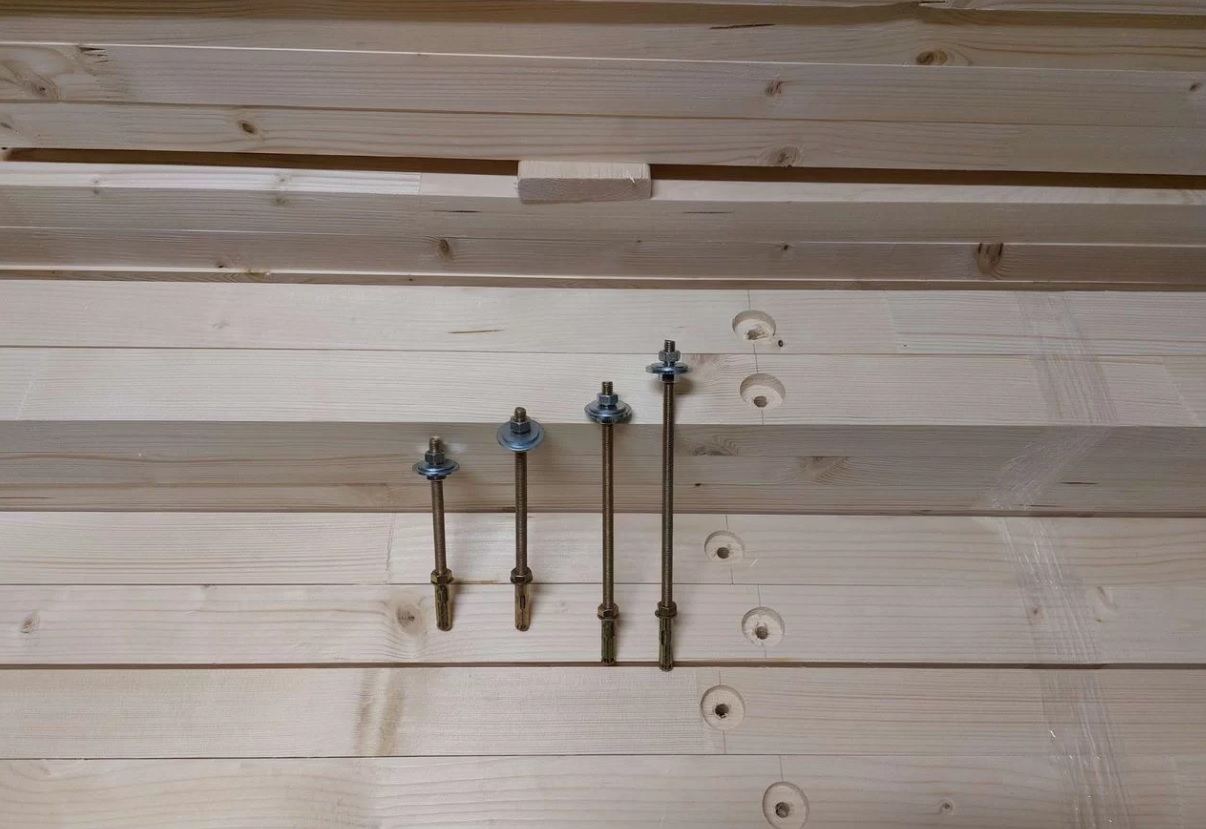

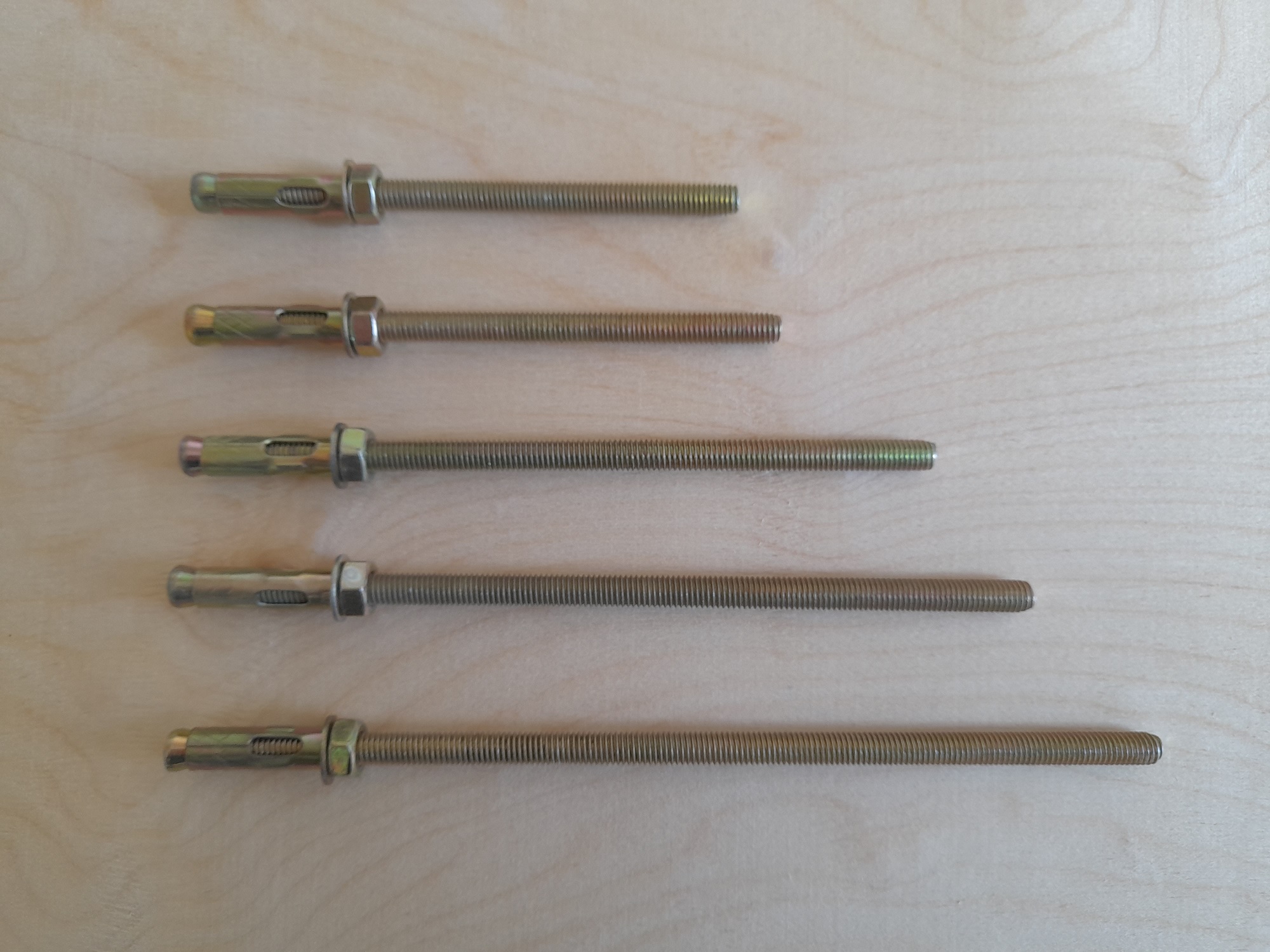

Опоры бывают 5 размеров 130, 140, 170, 200 и 230 мм общей длины, высота
рабочей части, то есть длина шпильки, которая будет торчать над уровнем пола
составляет соответственно 90, 100, 130, 160 и 190 мм.

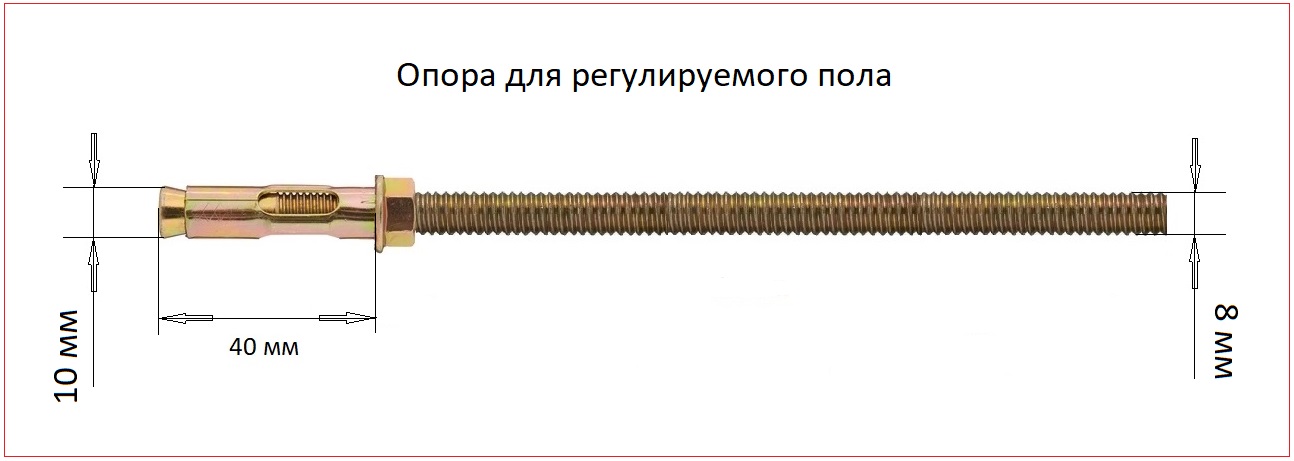

Заглубляемая в пол часть опор имеет диаметр 10 мм и длину примерно 40 мм.
Сама шпилька на опорах имеет диаметр 8 мм. Шайба и гайка также М8.
ОБЩИЕ ХАРАКТЕРИСТИКИ

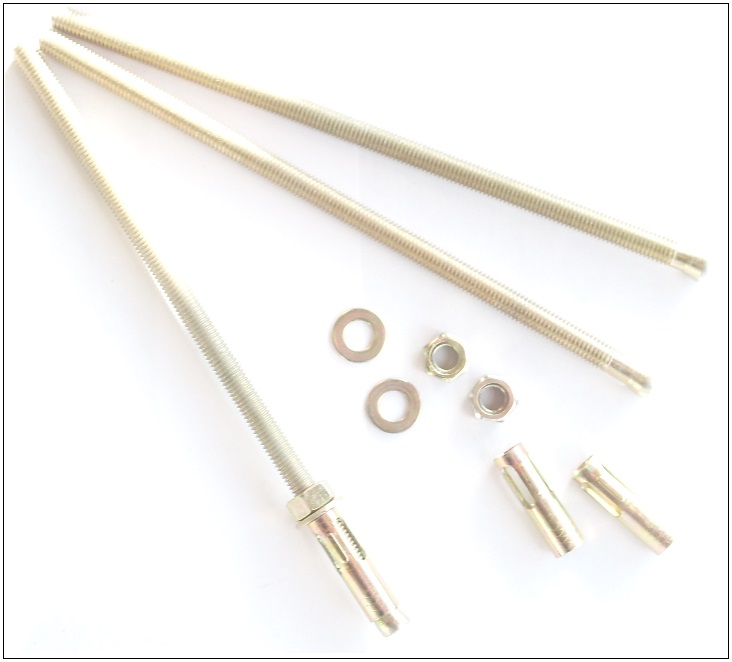

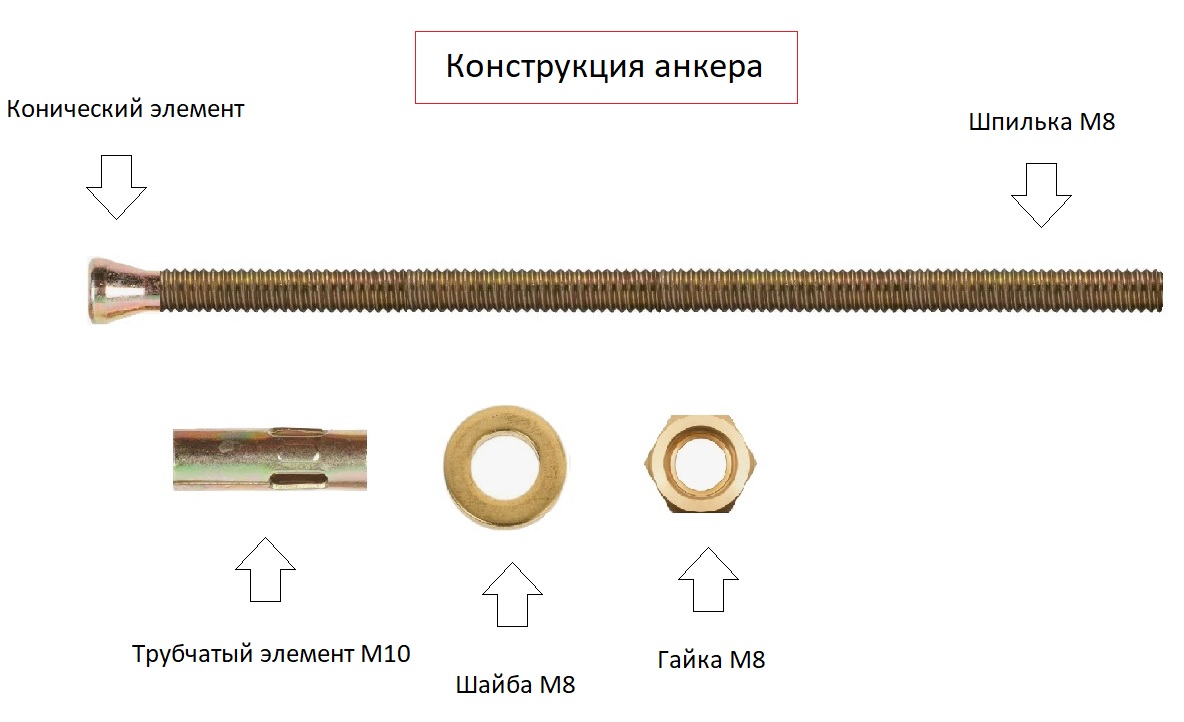

Конструктивно опора состоит из шпильки М8, на конце которой имеется конический
элемент, трубчатого элемента, диаметром 10 мм, около 35 мм в длину и гайки
с шайбой М8.

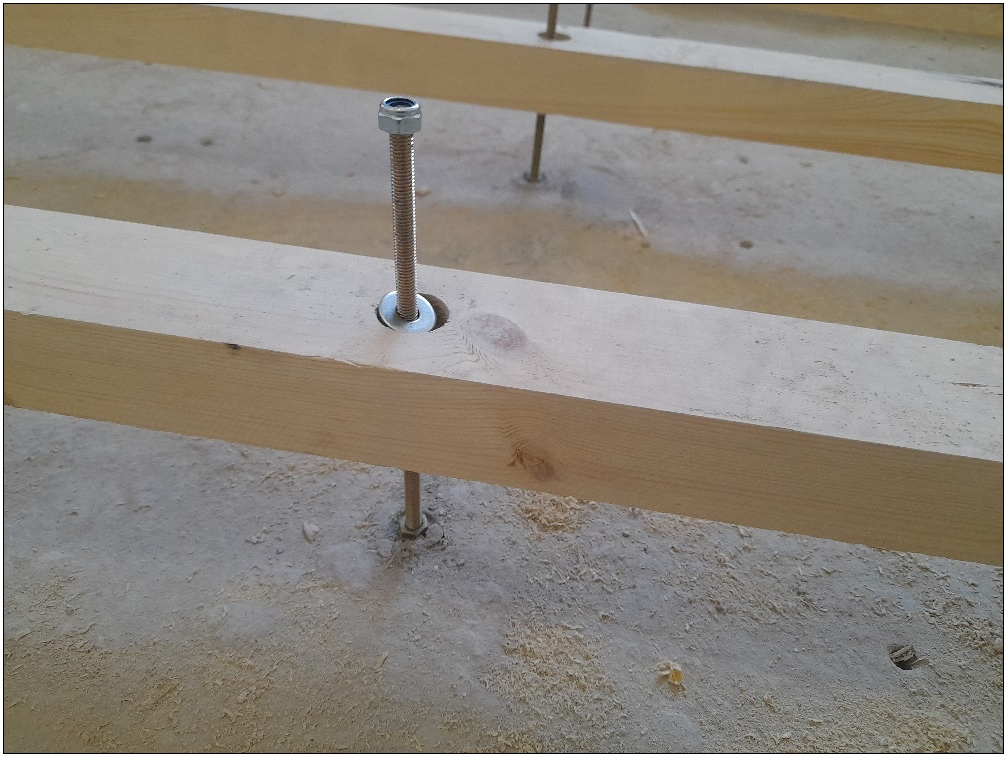

Принцип работы крепежа следующий, после установки опор в полость, за счет
вращения гайки по оси шпильки, конический элемент упирается в трубку и
распирает ее в стороны. В результате чего, металлически лепестки трубчатого
элемента раздвигаются и создают давление на стенки полости, в которые
помещена опора. Так происходит фиксация опор на бетонных изделиях.
НАДЕЖНОСТЬ
Высокий класс прочности крепежа, обеспечивает более высокие характеристики
по надежности опор, на осевую сжимающую нагрузку, на срыв гайки по резьбе,
на смятие резьбы под нагрузкой и дает большую стойкость на разрыв металла при
затягивании гаек, в местах соединений.
Для выяснения способности крепежа выдерживать нагрузки, проводились
исследования опор, как отдельно, так и фрагментов конструкции пола, то
есть элементов лаг и фанеры.
Общее заключение, проводимое экспертной организацией “УралНИИЛП” следующее:

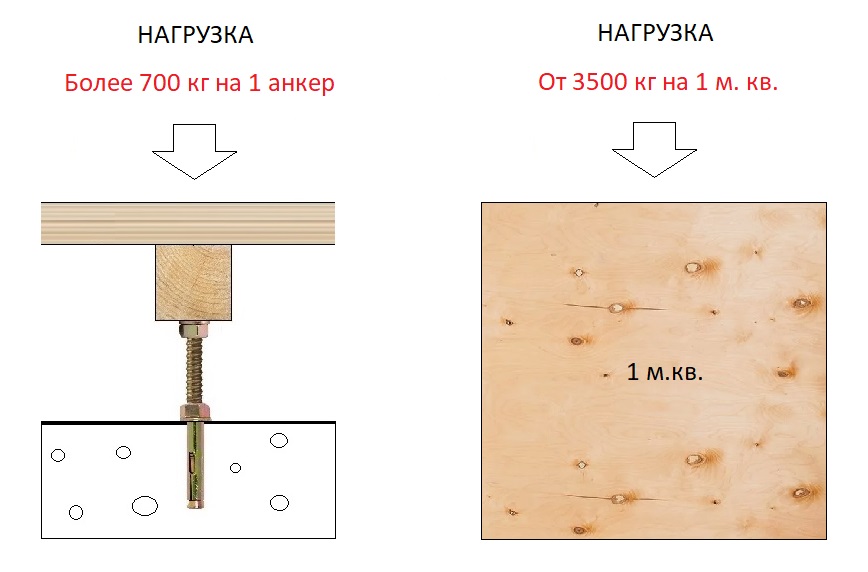

Одна регулируемая опора для пола и лаг выдерживает осевую сжимающую
нагрузку не менее 700 кг.

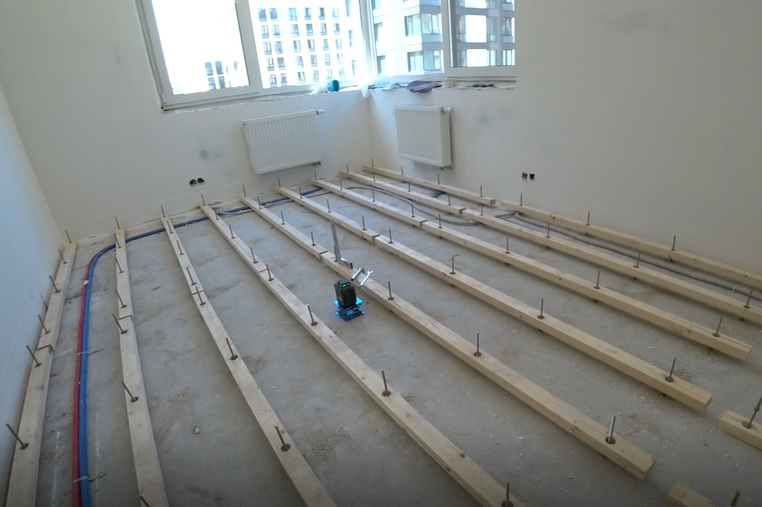

На 1 м.кв. пола в среднем требуется 5 регулируемых опор для лаг,
при шаге лаг 38 см.
СЛЕДОВАТЕЛЬНО
Регулируемые полы по лагам выдерживают
5 опор х 700 = 3500 кг. на 1 м.кв.
Регулируемые полы по фанере (без лаг)
выдерживают 7 опор х 700 = 4900 кг. на 1 м.кв.
Можно сказать, что регулируемые полы для административных, жилых, ряда
специальных зданий, в том числе спортивных комплексов, выдерживают
не менее 3500 кг. на 1 квадратный метр, осевой сжимающей нагрузки. Этот
показатель может быть увеличен, за счет увеличения количества
стоек на 1 м. кв. пола.
Как вы понимаете цифры внушительные, такие нагрузки в жилых и
административных зданиях даже не встречаются, задел прочности
регулируемых полов весьма серьезный.
МАССА КРЕПЕЖА
Ориентировочные данные по массе регулируемых опора для лаг пола
Опора на 200 мм – 72 грамма
Опора на 170 мм – 63 грамма
Опора на 140 мм – 54 грамма

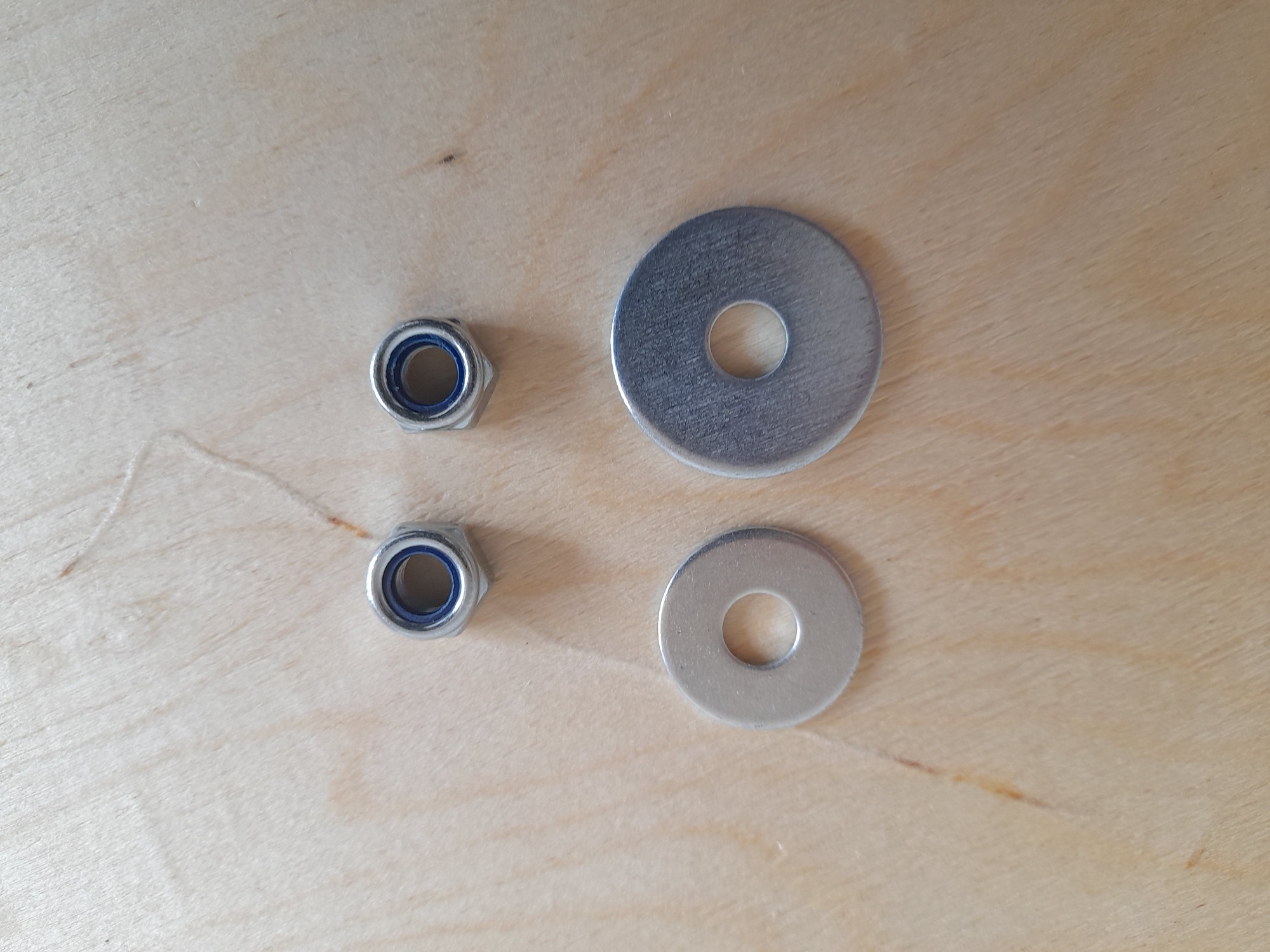

Общая масса комплекта (две шайбы и две контргайки) – 26 грамм
Контргайка – 4,5 грамма

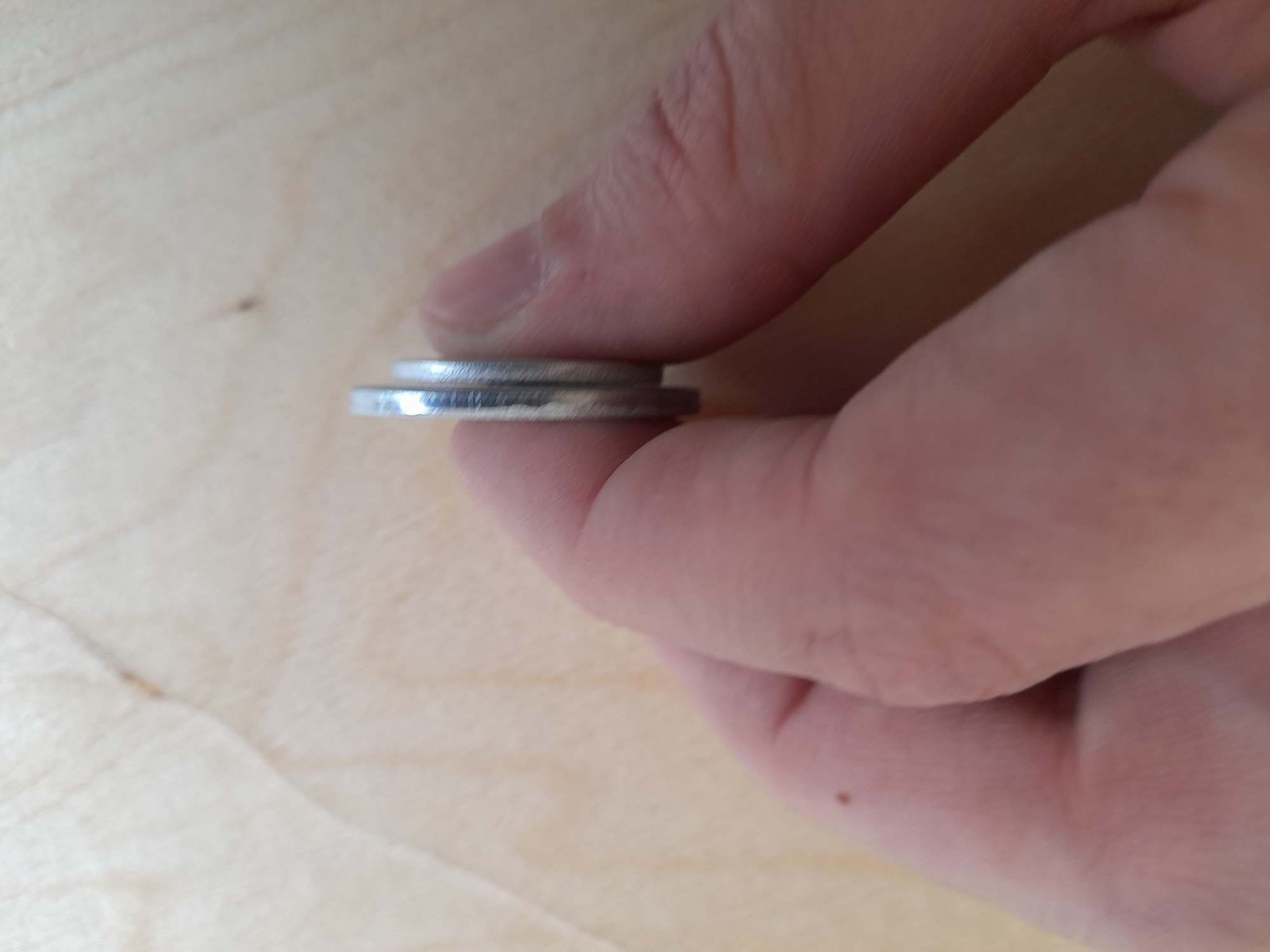

Шайба большая 30 мм в диаметре – 11 грамм
Шайба малая 24 мм в диаметре – 6 грамм

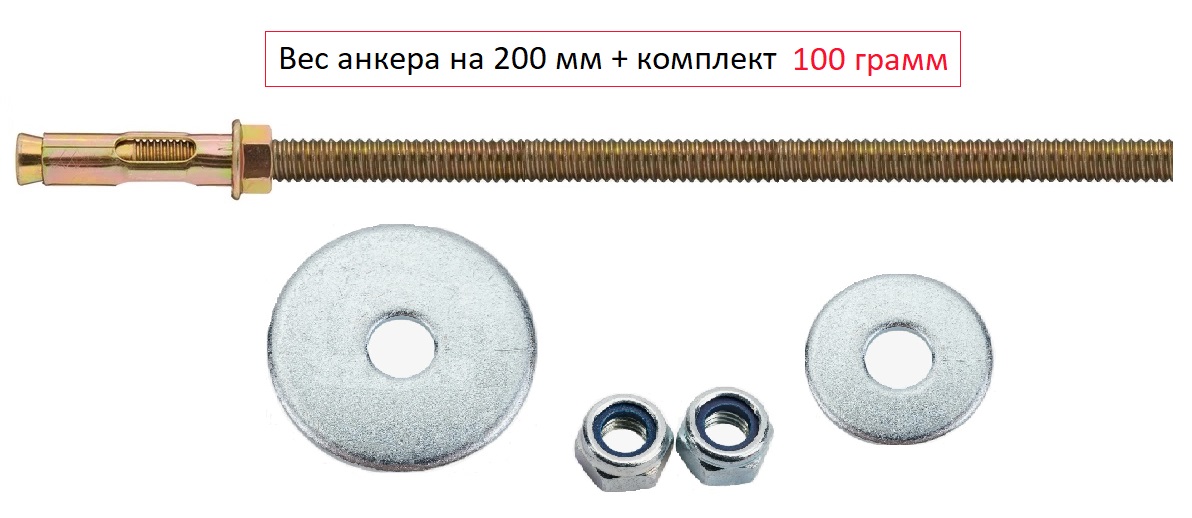

То есть, стандартная регулируемаяы опора для пола на 200 мм + комплект,
в сумме имеют массу около 100 грамм.

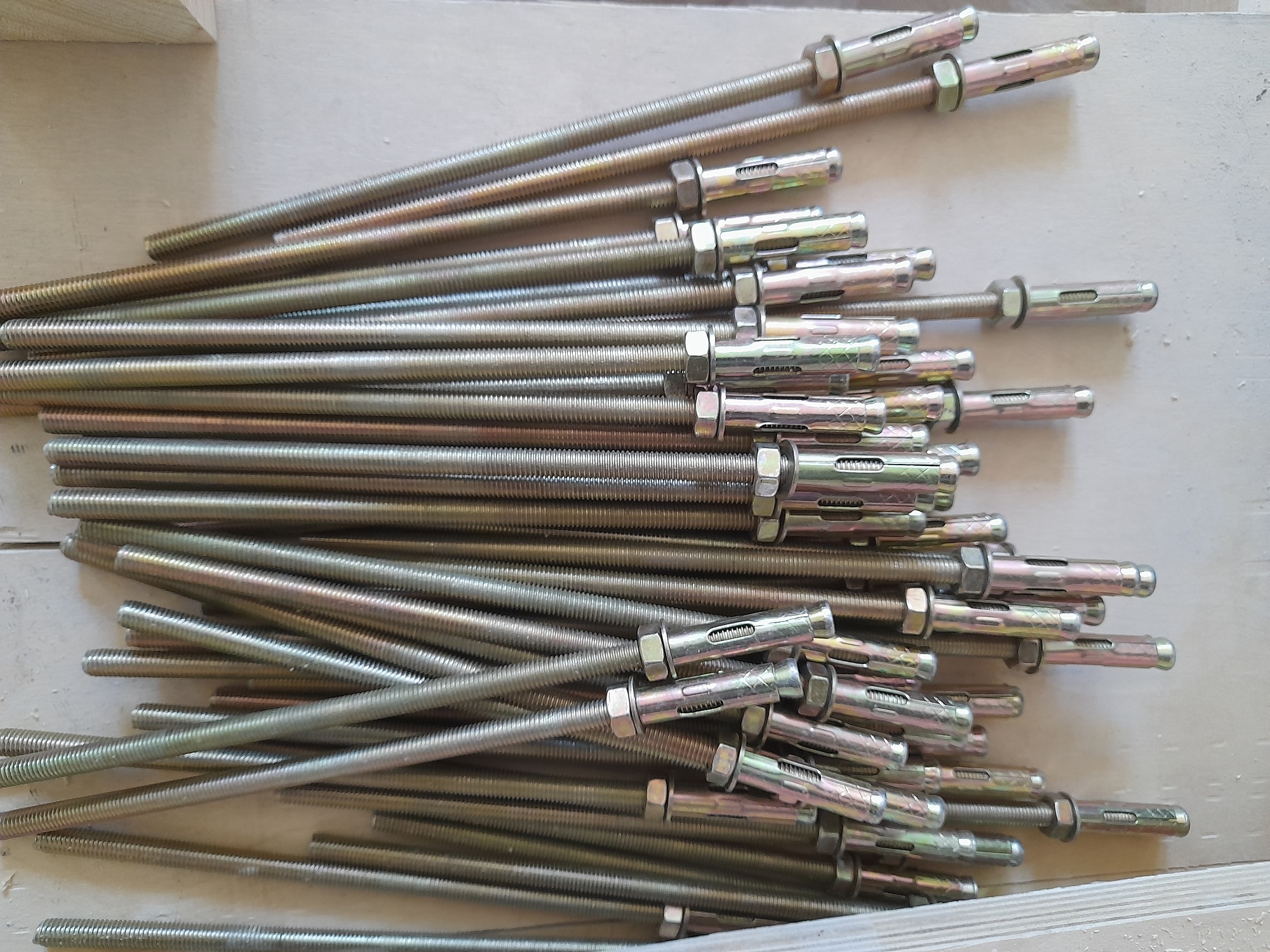

ФАСОВКА

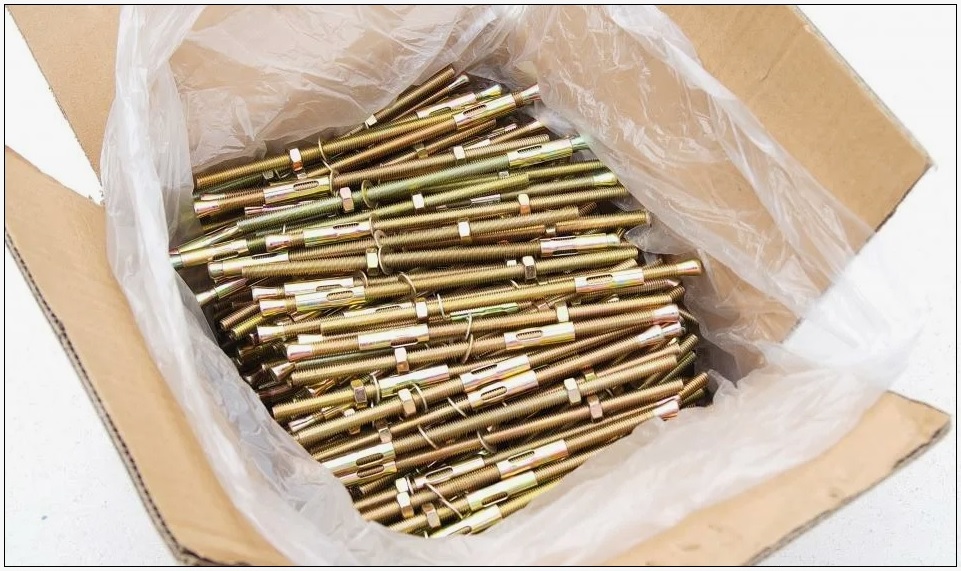

Опоры расфасованы в заводскую упаковку, это картонные коробки
размером примерно: 27 х 37 х 13 см - объемом 0,01 м. куб.
Опора на 200 мм – 250 шт в коробке – масса 18 кг
Опора на 170 мм – 300 шт в коробке – масса 19 кг
Опора на 140 мм – 400 шт в коробке – масса 21,6 кг
Также, опоры фасуются индивидуально, под каждого клиента, от 30 опор!
Стандартный расчет примерной массы и объема опор для лаг на 100 штук
(опора на 200 мм + комплект). Масса около 10 кг, объем примерно 0,01 м. куб.

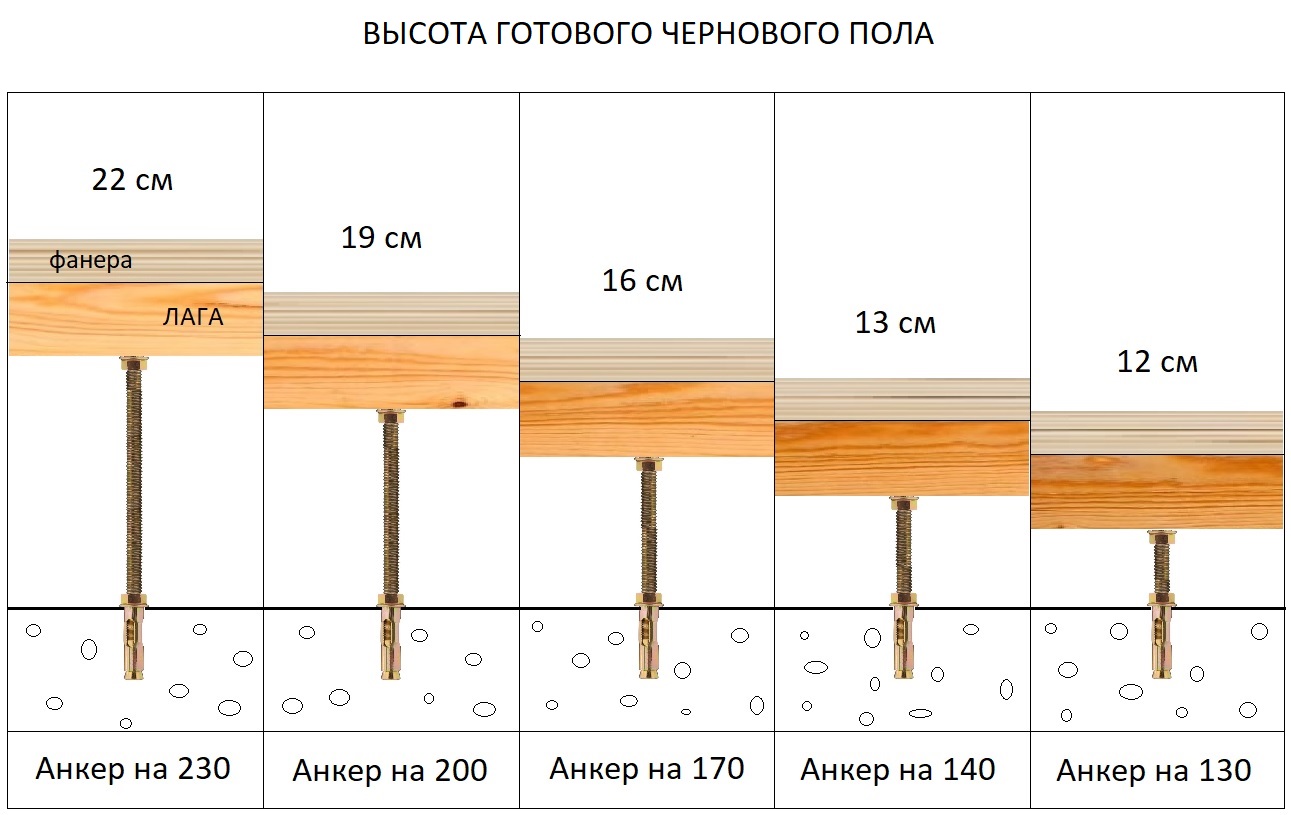

ВЫСОТА ПОЛА

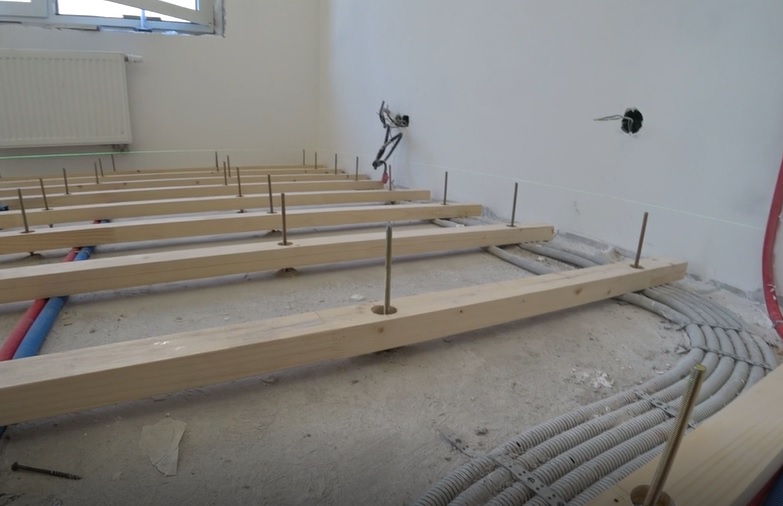

Высота регулируемого пола, вместе с лагами и фанерой имеет
следующие значения.
|
|
